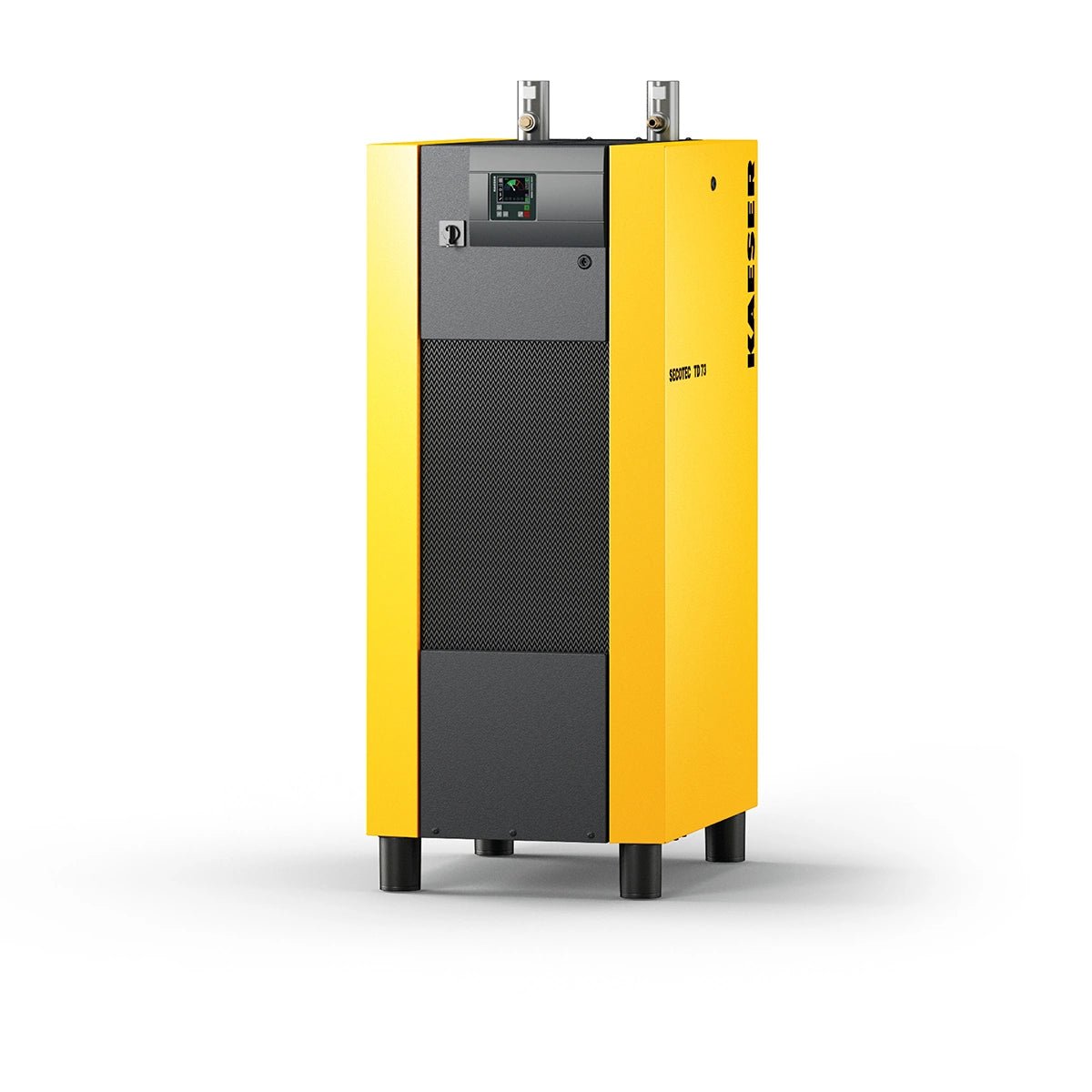

Energiespar-Kältetrockner SECOTEC Typ: TD 52 Energiekosten senken mit SIGMA CONTROL SMART & SECOPACK LS Gegenüber herkömmlichen Regelungen sparen SECOTEC-Kältetrockner während Arbeitspausen, Zeiten geringer Auslastung sowie Stillstandszeiten durch den Speicherbetrieb erhebliche Energiekosten ein. Kältekompressoren werden nicht im Leerlauf betrieben, sondern bedarfsabhängig abgeschaltet. Ständige Betriebsbereitschaft des Kältetrockners garantiert der integrierte Kältespeicher....
Energiekosten senken mit SIGMA CONTROL SMART & SECOPACK LS
Gegenüber herkömmlichen Regelungen sparen SECOTEC-Kältetrockner während Arbeitspausen, Zeiten geringer Auslastung sowie Stillstandszeiten durch den Speicherbetrieb erhebliche Energiekosten ein. Kältekompressoren werden nicht im Leerlauf betrieben, sondern bedarfsabhängig abgeschaltet. Ständige Betriebsbereitschaft des Kältetrockners garantiert der integrierte Kältespeicher. Hinzu kommt der niedrige Differenzdruck der SECOTEC-Kältetrockner. Dadurch kann der Betriebsdruck des Kompressors niedriger ausgelegt und so zusätzlich Energie eingespart werden.
Technische Daten: (Daten bei Referenzbedingungen nach ISO 7183 Option A1: Umgebungstemperatur +25 °C, Kühlmedium-Eintrittstemperatur +25°C, Drucklufteintrittstemperatur +35 °C, Drucktaupunkt +3 °C, Betriebsüberdruck 7 bar; max. Höhe des Aufstellortes über NN 1000 m; bei anderen Betriebsbedingungen ändern sich die Leistungsdaten)
Volumenstrom5,10 m³/min
Elektr. Leistungsaufnahme bei 100 % Volumenstrom0,61 kW
Elektr. Leistungsaufnahme bei 50 % Volumenstrom0,31 kW
Elektr. Leistungsaufnahme bei 10 % Volumenstrom0,09 kW
Energieeinsparpotenzial*89 %
Drucktaupunkt Kältetrockner3 °C
Druckverlust Kältetrockner0,12 bar
Elektrische Versorgung230V / 1 / 50Hz
*gegenüber einer Ausführung ohne Energiespar-Regelung bei gleicher Leistungsaufnahme, über 10 Jahre, 1000 Laststunden und 8760 Betriebsstunden pro Jahr, 0,20 €/kWh (Berechnung nach ISO 7183 A1)
Kältemittel (fluoriertes Treibhausgas)R-513A
Kältemittel-Füllmenge0,67 kg
Treibhauspotenzial GWP631
CO2-Äquivalent0,42 t
Hermetisch geschlossener KältekreislaufNein
Kühlluftmenge2080 m³/h
Überdruck3,0 bar / 16,0 bar
Temperatur Umgebung3 °C / 50 °C
Anschluss DruckluftG 1 1/2
Anschluss KondensatablassG 1/4
Abmessungen (B x T x H)588 mm x 797 mm x 1515 mm
Masse132 kg
Technische Änderungen vorbehalten.
Optionen
MODBUS TCP-Schnittstelle
Verschraubbare Maschinenfüße
Projektierungshinweis:
Beachten Sie bitte, dass für Ihre Projektierung weitere Druckluftaufbereitungskomponenten erforderlich sein können. Die Druckluft enthält immer eine bestimmte Menge an Feststoffen/Staub, Feuchtigkeit und einen Restölgehalt (Kohlenwasserstoffe in Aerosol-/Dampfform). Je nach Anwendung ist ein gewisser Aufbereitungsgrad erforderlich (siehe ISO 8573). Gerne beraten wir Sie hierbei.
Dieses Produkt ist nach der EMV-Richtlinie 2014/30/EU nicht für den Einsatz in Wohngebieten geeignet.
Integrierter Luft/Luft-Wärmetauscher und KondensatabscheiderStandard
Elektronische Steuerung SIGMA CONTROL SMARTStandard
Trendanzeige DrucktaupunktStandard
Hauptschalter mit Netz-TrenneinrichtungStandard
Elektronisch gesteuerter Kondensatableiter mit pot. freiem Alarmkontakt Standard
Elektrische Ausrüstung nach EN 60204-1Standard
Potenzialfreie Kontakte:Standard
-Betriebsmeldung "Kältemittel-Kompressor läuft"
-Betriebsmeldung "Störung"
-Warnmeldung "Wartung/Warnung"
-Warnmeldung "Hoher Drucktaupunkt"
Typ: TD 52 Entscheidende Produktvorteile
Leistungsstarker Speicher mit niedrigem Druckverlust
Dank effizienter Speicherregelung sparen SECOTEC-Kältetrockner erhebliche Energiekosten bei gleichzeitig stabilem Drucktaupunkt ein. In der neuen Serie wird dazu das Wärmetauscher-System SECOPACK LS mit Latentwärme-Speicher eingesetzt. Er verfügt über eine deutlich höhere Speicherdichte und spart bei gleicher Kapazität bis zu 98 % des Speichermaterials herkömmlicher Wärmespeicher ein. Bei gleicher Speicherkapazität wird so eine deutlich kompaktere Bauform erzielt. Zudem besitzt das System einen sehr niedrigen Druckverlust. Sein großzügig dimensionierter Luft-/Luft-Wärmetauscher und Kondensatabscheider sowie der hochwertige Wärmeschutz tragen weiter zu einem effizienten Trocknungsbetrieb bei.
Zukunftssicher investieren
Mit dem klimafreundlichen Kältemittel R-513A bietet KAESER die derzeit beste Lösung für künftige Versorgungssicherheit. Damit wird hohen Instandsetzungskosten oder gar drohenden Stilllegungen effektiv vorgebeugt. Der Gebrauch von Treibhaushasen wird weltweit immer strenger reglementiert. Der Einsatz äußerst kompakter Wäremtauscher - wie SECOPACK LS und Microchannel-Verflüssiger - reduziert den Kältemittelbedarf erheblich. Das Treibhauspotenzial des Kältemittels R-513A ist im Vergleich zu den bislang in Kältetrocknern eingesetzten Stoffen erheblich geringer. R-513A ist gleichwertig zu R-134a. Es ist weder toxisch noch brennbar.
Umfangreiches Systemmonitoring
SECOTEC-Trockner sind mit der elektronischen Steuerung SIGMA CONTROL SMART ausgestattet. Dank großem Farbdisplay und sprachneutraler Menüführung ist sie sehr leicht zu bedienen. Eine Taupunkt-Trendanzeige, die markante Darstellung anstehender Meldungen sowie ein übersichtliches R&I-Schema mit eingeblendeten aktuellen Betriebsdaten bieten einen besonders schnellen Überblick. Ein Meldungsspeicher und potzenzialfreie Meldekontakte bieten effiziente Analyse- und Überwachungsmöglichkeiten. Über das Kommunikationsmodul Modbus TCP (Option) ist ein Anschluss an das KAESER SIGMA NETWORK oder an Leittechnik möglich.
