Produktinformationen
Produktbeschreibung

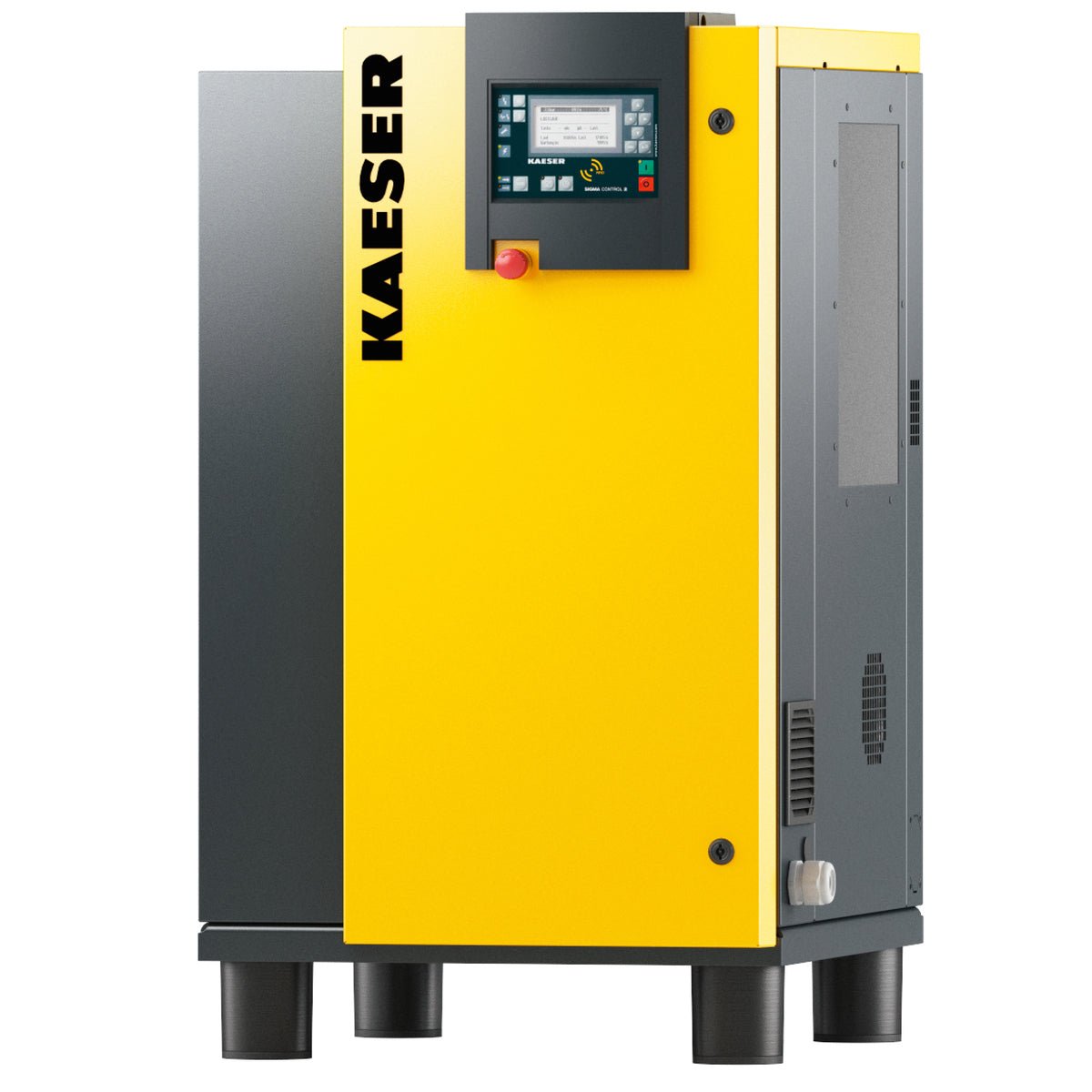

KAESER-Schraubenkompressor mit Frequenzumrichter Typ: SM 13 SFC (lgk.)mit dem weltweit anerkannten SIGMA PROFIL
Die SM 13 SFC setzt Ihre Anforderungen konsequent in die betriebliche Praxis um: Sie geht sparsam mit Energie um, ist leise, wartungsarm, zuverlässig und liefert sehr gute Druckluftqualität. Dazu tragen zahlreiche innovative Lösungen etwa in den Bereichen Kompressorblock, Industrie-PC-Steuerung, IE4-Premium Efficiency Motor, Kühlung und Lüftung, Schalldämmung sowie Wartung und Instandhaltung bei.
Die SM 13 SFC-Anlage ist mit dem drehzahlveränderlichen Antrieb SIGMA FREQUENCY CONTROL (SFC) ausgestattet. SFC- Frequenzumrichter und Kompressor bilden eine kompakte, anschlussfertig verdrahtete Einheit mit niedrigem Stellflächenbedarf und kurzen Verbindungen zwischen Regelelektronik und Antriebsmotor.
Technische Daten (Leistungsparameter bei 8,0 bar Betriebsüberdruck, bezogen auf die Gesamtanlage, inkl. Lüfter. Nach ISO 1217:2009 Annex E)
- Max. Überdruck 8,00 bar
- Wirkungsgrad Antriebsmotor Volllast 91,7 %
- Nennleistung Antriebsmotor 7,5 kW
- Schutzart Antriebsmotor IP 55
- Druckluftaustrittstemp. über Umgebungstemperatur (bei +20°C, 30% rel. Feuchte) 7 K
- Max. nutzbare Warmluftmenge 2100 m³/h
- Anschluss Druckluft G 3/4
- Zulässige Spannungstoleranz oben/unten 10 %/-10 %
- Elektrisches Netz, landkonform Ja
- Elektrische Versorgung 400V / 3 / 50Hz
- Umgebungstemperatur (max./min.) 45 °C / 3 °C
Leistungsdaten bei minimaler Blockdrehzahl: 1456 1/min
Volumenstrom 0,39 m³/min
Elektr. Leistungsaufnahme der Gesamtanlage 3,3 kW
Leistungsdaten bei Blockdrehzahl: 1820 1/min
Volumenstrom 0,51 m³/min
Elektr. Leistungsaufnahme der Gesamtanlage 4,0 kW
Leistungsdaten bei Blockdrehzahl: 2547 1/min
Volumenstrom 0,74 m³/min
Elektr. Leistungsaufnahme der Gesamtanlage 5,5 kW
Leistungsdaten bei Blockdrehzahl: 3639 1/min
Volumenstrom 1,08 m³/min
Elektr. Leistungsaufnahme der Gesamtanlage 8,0 kW
Leistungsdaten bei maximaler Blockdrehzahl: 4452 1/min
Volumenstrom 1,36 m³/min
Elektr. Leistungsaufnahme der Gesamtanlage 10,3 kW
- Füllmenge Kühlöl 4,0 l
- Kühlölsorte Kompressor SIGMA FLUID MOL
- Abmessungen (B x T x H) 630 mm x 790 mm x 1100 mm
- Schalldruckpegel 67 dB(A)
- Masse 250 kg
Technische Änderungen vorbehalten.
mögliche Optionen
- Anbindung an Leittechnik nicht vorgesehen
- Verschraubbare Maschinenfüsse Nein
- ausgestattet mit Wärmerückgewinnung Nein
- Kühlölsorte Kompressor SIGMA FLUID MOL
Produktinformationen, Bilder und weitere Details finden Sie im Prospekt unter http://www.kaeser.de/produkte/schraubenkompressoren/schraubenkompressoren-mit-fluidkuehlung/mit-riemenantrieb/
Projektierungshinweis:
- Beachten Sie bitte, dass für Ihre Projektierung weitere Druckluftaufbereitungskomponenten erforderlich sein können. Die Druckluft enthält immer eine bestimmte Menge an Feststoffen/Staub, Feuchtigkeit und einen Restölgehalt (Kohlenwasserstoffe in Aerosol-/Dampfform). Je nach Anwendung ist ein gewisser Aufbereitungsgrad erforderlich (siehe ISO 8573). Gerne beraten wir Sie hierbei.
- Dieses Produkt ist nach der EMV-Richtlinie 2014/30/EU nicht für den Einsatz in Wohngebieten geeignet.
Typ: SM 13 SFC Entscheidende Produktvorteile des KAESER Schraubenkompressors
KAESER-Kompressorblock mit Energie sparendem SIGMA PROFIL
Jeder KAESER-Schraubenkompressorblock verfügt über Rotoren mit dem Energie sparenden SIGMA PROFIL, das strömungstechnisch stetig weiter optimiert wird. Dies trägt maßgeblich dazu bei, dass die Gesamtanlagen in puncto spezifische Leistung Maßstäbe setzen. Sorgfältige Fertigung und justierte Präzisionswälzlager gewährleisten lange Lebensdauer und hohe Zuverlässigkeit. Einstufige Verdichtung mit Kühlfluideinspritzung zur optimalen Kühlung, Schmierung und Abdichtung der Rotoren garantieren lange Lebensdauer und ruhigen Lauf.
Durchdachter Aufbau
Die Schraubenkompressoren überzeugen durch ihren gut durchdachten, anwendergerechten Aufbau. Mit wenigen Handgriffen lässt sich die linke Gehäusehaube abnehmen und gibt den Blick frei auf die übersichtlich angeordneten Komponenten: Alle Wartungsstellen sind leicht zu erreichen. In geschlossenem Zustand sorgt das Gehäuse mit seiner schalldämmenden Verkleidung für ein angenehmes Betriebsgeräusch. Außerdem dient es mit drei Ansaugöffnungen der getrennten Luftzufuhr für die hochwirksame Kühlung der Anlage, des Antriebsmotors und des Schaltschranks. Dank ihrer Bauweise sind die Kompressoren echte Platzsparer.
Flexibler KAESER-Riemenantrieb
KAESER-Schraubenkompressoren mit Riemenantrieb überzeugen durch Wirtschaftlichkeit und Zuverlässigkeit. KAESER KOMPRESSOREN verwirklichte diese Antriebsart als einer der ersten Kompressorenhersteller überhaupt. Die automatische Nachspannvorrichtung hält den Übertragungswirkungsgrad des Riemenantriebs von KAESER-Schraubenkompressoren während der gesamten Nutzungsdauer auf konstant hohem Niveau. Das reduziert zugleich die Wartungskosten.
Typ: SM 13 SFC Entscheidende Produktvorteile des KAESER-Frequenzumrichter-Konzeptes
Siemens Frequenzumrichter
Die Siemens Frequenzumrichter Sigma Frequency Control aller drehzahlgeregelten KAESER Schraubenkompressoren sind vielfach bewährt. Die elektromagnetische Verträglichkeit (EMC) ist nach den geltenden Richtlinien geprüft und zertifiziert.
Einsatz auch bei hohen Umgebungstemperaturen
Großzügig dimensionierte Frequenzumrichter und wirksame Kühlung des separaten Umrichter-Schaltschranks gewährleisten die volle Leistungsfähigkeit von KAESER-SFC-Kompressoren auch bei Umgebungstemperaturen von bis zu +45 °C.
Konstanter Druck
Der Volumenstrom des SFC-Schraubenkompressors lässt sich über das stufenlose Ändern der Drehzahl - innerhalb des Regelbereiches - druckabhängig dem tatsächlichen Druckluftbedarf anpassen. Dabei ist es möglich, den Betriebsdruck abhängig von der Pufferkapazität des nachgeschalteten Netzvolumens im engen Rahmen bis zu +/- 0,1 bar konstant zu halten. Die so erzielbare Absenkung des Maximaldrucks bei gleichem Netzdruck spart bares Geld, denn jede Druckabsenkung um 1 bar verringert den Energieverbrauch zwischen 6-10 Prozent.
EMC - Störungsfrei
Kompressoranlagen können den Betrieb anderer Geräte und Maschinen stören oder selbst gestört werden. Aus diesem Grund müssen sie gemäß der europäischen EMC-Richtlinie (Electromagnetic Compatibility) sowie dem nationalen EMC-Gesetz elektromagnetisch verträglich sein. Alle KAESER-Produkte sind EMC-geprüft und werden mit dem VDE-EMC-Zeichen als Qualitätssiegel gekennzeichnet.
Typ: SM 13 SFC Kompressorsteuerung SIGMA CONTROL
Die Kommandozentrale
Die nach Industriestandard gefertigte Bedieneinheit ist mit einem übersichtlichen Display und robusten Tasten ausgestattet. Alle relevanten Informationen sind auf einen Blick erkennbar. Die klare Menü-Struktur in Verbindung mit 30 auswählbaren Sprachen unterstreicht die einfache Bedienung.
Sicherheit mit RFID
SIGMA CONTROL bietet hohe Sicherheit dank der integrierten RFID-Funktionalität (Radio Frequency Identification, Identifikation der Funkwellen). Sie dient dem sicheren Einloggen von Anwender und/oder KAESER-Servicetechniker und bietet im Sinne der Betreiberhaftung die Gewähr, dass kein Unbefugter die Anlage bedient oder ihre Einstellungen manipuliert.
Kommunikation
SIGMA CONTROL kommuniziert intern mit dem Kompressor über Eingänge und Ausgänge. Durch die serienmäßige Ethernet-Schnittstelle ist die Einbindung in das SIGMA NETWORK möglich. Der Anschluss an ein Netzwerk ermöglicht eine Fernüberwachung. Durch den eingebauten Webserver kann so das Bedienfeld, die Menüstruktur, Betriebsparameter und die Meldehistorie dargestellt werden.
Aktualisieren und speichern
Über den SD-Kartenschacht lassen sich Software-Updates und Betriebsparameter schnell und einfach aufspielen bzw. übertragen. Das spart Servicekosten. Darüber hinaus lässt sich die SD-Karte zum (Langzeit-) Speichern wichtiger Betriebsdaten nutzen.
Option "Anbindung an Leittechnik vorbereitet"
Optionale (steckbare) Bus-Kommunikationsmodule (Profibus DP, Modbus-TCP, Profinet, Devicenet) ermöglichen die externe Kommunikation mit Haus- und Leittechniksystemen zur Fernsteuerung und Fernüberwachung des Kompressors. Über die Bedieneinheit zuordenbare digitale und analoge Eingänge sowie digitale Ausgänge ermöglichen die Einbindung von externen Sensoren und Aktoren.
Typ: SM 13 SFC Ausstattung SIGMA CONTROL
Steuerungssysteme
- Modular aufgebautes System mit Bedieneinheit und integrierten Ein- und Ausgängen, Netzteil und Webserver; konzipiert für den Einsatz in KAESER-Schraubenkompressoren Serien SX - ASK.
- Leuchtdioden (LED) in Ampelfarben zur Anzeige des Betriebszustandes
- vollautomatische Überwachung und Regelung; Dual-, Quadro- und Varioregelung.
- Schaltuhr für Kompressorfunktionen (Ein, Aus) oder externe Ausgänge
- Grundlastwechselfunktion bei Betrieb von zwei Kompressoren
- Webserver und Betriebsdaten-Fernanzeige; Klartextdisplay, 30 Sprachen wählbar
Hardware
- Leistungsfähige Prozessorhardware; alle Bauteile und Komponenten ausgelegt für Industriebedingungen
- Grafikdisplay, LED-Anzeigen und erhabene Folientasten; batteriegepufferte Echtzeituhr,
- Präziser elektronischer Druckmessumformer
Schaltschrank
- Staub und spritzwassergeschützt, IP 54
- Eingangs-/Ausgangs-Module mit verwechslungssicher kodierten Buchsen für die Signalgeber-Anschlusskabel ¹)
- Klemmleiste für zusätzliche potentialfreie Kontakte ¹)
Schnittstellen
- SD-Kartenschacht für Updates
- Adapter für Kommunikationsmodule ¹)
- USS-Bus für Frequenzumrichter, RFID-Lesegerät (Radio Frequency Identification), Ethernet
Zulassungen und Zertifizierungen
- CE, cUlus, EMV; Schiffszertifizierungen GL, ABS, LRS, DNV (nur bei gewählter Option "Anbindung an Leittechnik vorbereitet" verfügbar)
Hinweis zu ¹): nur bei gewählter Option "Anbindung an Leittechnik vorbereitet" verfügbar
