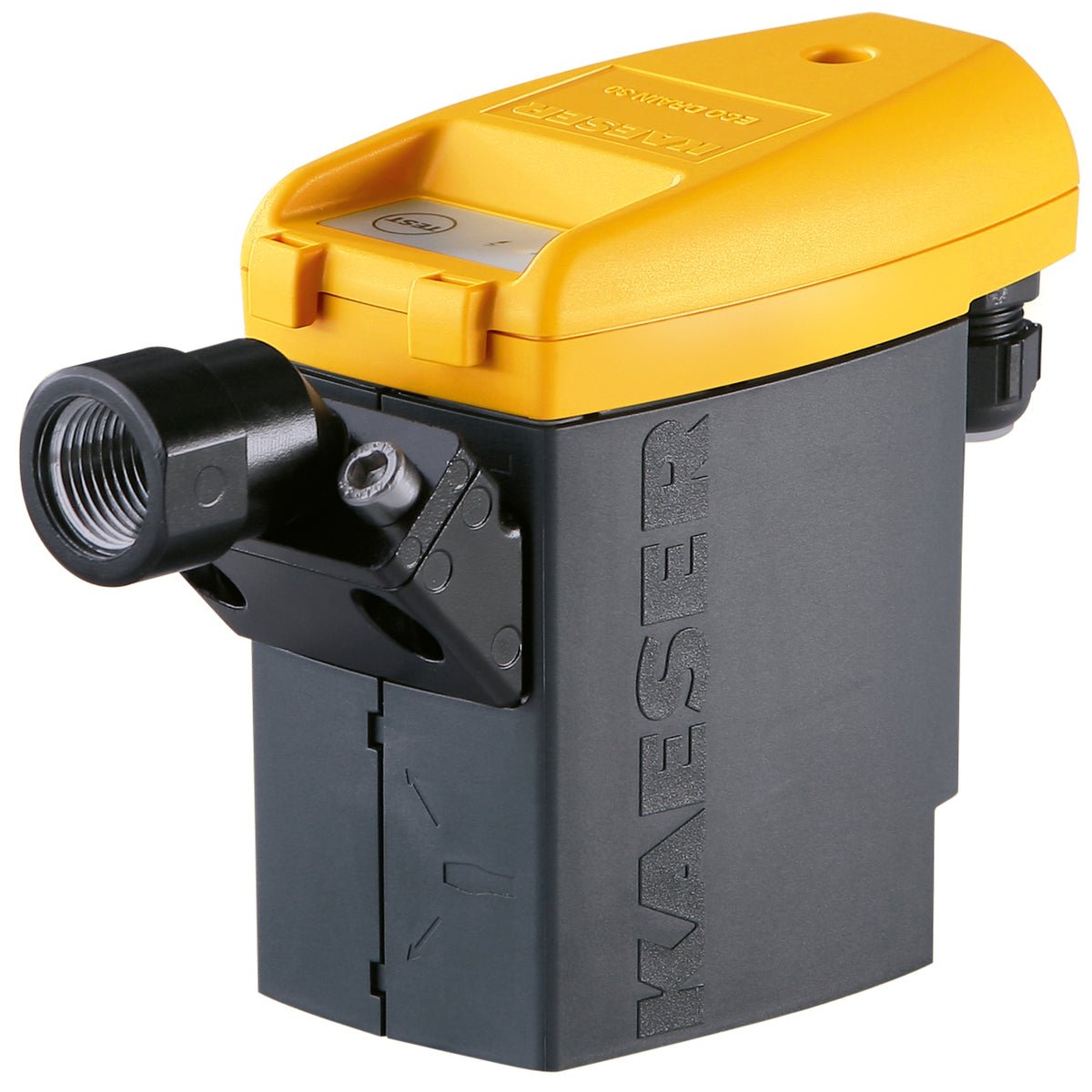

Kondensatableiter ECO-DRAIN 31
Sichere Kondensatableitung ohne Druckverluste
Hochwertige Qualität sowie sichere und zuverlässige Funktion sind Merkmale, die im Industrieeinsatz gefordert werden. Mit ECO-DRAIN Kondensatableitern erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankendem Kondensatanfall sowie bei hohen Schmutz- und Ölanteilen ist zuverlässige, sichere Funktion gewährleistet.
Technische Daten
Durchflussleistungen für Klimazone* 1 2 3
geeignet für max. Kompressorleistung 6 5 3,5 m³/min
geeignet für max. Kältetrocknerleistung 12 10 7 m³/min
geeignet für max. Filterleistung 60 50 35 m³/min
Einsatzbereiche Kondensat a/b (nicht aggressives/aggressives Kond.)
Max. zulässiger Betriebsdruck 16 bar
Min. erforderlicher Betriebsdruck 0,8 bar
Anschluss Kondensatzulauf 1 x G 1/2
Anschluss Kondensatablass Schlauch, di=8-10 mm bzw. G 1/4
Elektrische Versorgung 230 V (optional 115 V) / 50-60 Hz / 1 Ph
Max. Aufnahmeleistung 3,0 Watt
Abmessungen (B x T x H) 179 x 74 x 130 mm
Masse 0,9 kg
Technische Änderungen vorbehalten.
*Klimazone 1: trocken/kühl (Nordeuropa, Kanada, Nord USA, Zentralasien)
Klimazone 2: gemäßigt (Mittel- und Südeuropa, Teile Südamerika, Nordafrika)
Klimazone 3: feucht (Süd-Ost-Asiatische Küste, Mittelamerika, Ozeanien, Amazonas und Kongo)
Entscheidende Produktvorteile
Hochwertiger Niveausensor
Der hochwertige Niveausensor ist die Basis für sichere und zuverlässige Kondensatableitung. Der Sensor arbeitet verschleißfrei. Auch bei starker Schmutzbelastung und sogar bei reinem Öl erfolgt die Ableitung problemlos.
Intelligente Steuerelektronik
Die intelligente Steuerelektronik steuert das exakte Öffnen und Schließen der Ventilmembran; so wird nur Kondensat abgeleitet und keine Druckluft. So kommt es nicht zu Druckluftverlusten und Energie wird eingespart. Alle Elektronikkomponenten sind spritzwasserdicht (IP 65, ECO DRAIN 31/32:IP54) montiert.
Selbstüberwachung
Bei einer Störung (z. B. verstopfte Ablaufleitung), wird nach 60 Sekunden der Alarmmodus ausgelöst, in dem der ECO DRAIN im Notbetrieb weiterarbeitet. Eine blinkende LED weist auf die Störung hin. Über einen potentialfreien Kontakt lässt sich die Störmeldung an eine kundenseitige Leittechnik, Druckluft-Managementsystem oder eine Kompressorregelung weiterleiten.
Der Industriestandard ECO DRAIN
Hochwertige Qualität sowie sichere, zuverlässige Funktion sind im Industrieeinsatz unerlässlich. Jeder ECO DRAIN erfüllt daher höchste Anforderungen. Selbst bei stark schwankendem Kondensatanfall sowie bei hohen Schmutz- und Ölanteilen ist zuverlässige sichere Funktion gegeben.
