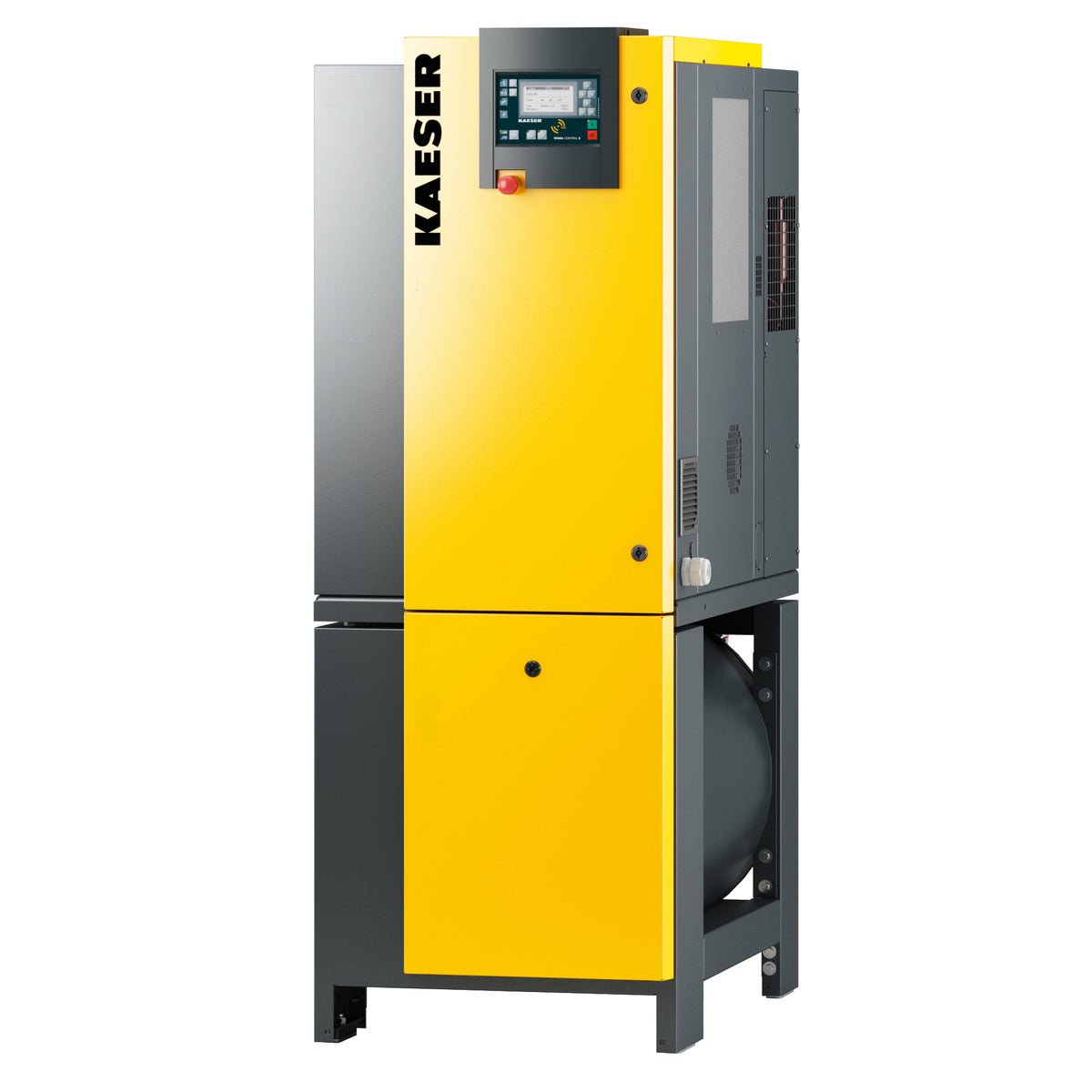

KAESER-Komplettsystem Typ: AIRCENTER SM 16 (lgk.)
mit dem weltweit anerkannten SIGMA PROFIL
Der AIRCENTER SM 16 bietet mehr als die Möglichkeit, Druckluft auf minimaler Stellfläche effizient zu erzeugen, aufzubereiten und zu speichern: zukunftweisende Technik mit hohem Anwendernutzen in modernem Design, das Prinzip "plug & work" in neuer Definition. Alle Anlagenkomponenten - Schraubenkompressor, Kältetrockner und untergebauter Druckluftbehälter - sind von einem Gehäuse umschlossen und bilden auch optisch ein harmonisches Ganzes. Bei der Konzeption standen Energieffizienz, Wartungsfreundlichkeit, Langlebigkeit und optimale Abstimmung aller Bauteile im Vordergrund.
Technische Daten (Leistungsparameter bei 8,0 bar Betriebsüberdruck, bezogen auf die Gesamtanlage, inkl. Lüfter. Nach ISO 1217:2009 Annex C.)
- Volumenstrom bei 8,0 bar (ü) 1,61 m³/min
- Elektr. Leistungsaufnahme der Gesamtanlage bei 8,0 bar(ü) 12,1 kW
- Max. Überdruck 8,00 bar
- Wirkungsgrad Antriebsmotor Volllast 91,9 %
- Effizienzklasse Antriebsmotor IE3
- Nennleistung Antriebsmotor 9,0 kW
- Drehzahl Antriebsmotor 2950 1/min
- Schutzart Antriebsmotor IP 55
- Zulässige Spannungstoleranz oben/unten 10 %/-10 %
- Elektrisches Netz, landkonform Ja
- Elektrische Versorgung 400V / 3 / 50Hz
- Max. nutzbare Warmluftmenge 2100 m³/h
- Füllmenge Kühlöl 4,0 l
- Kühlölsorte Kompressor SIGMA FLUID MOL
- Druckverlust Kältetrockner 0,20 bar
- Drucktaupunkt bei Umgebungstemperatur +20°C, rel. Feuchte 30% 3 °C
- Kältemittel R-513A
- Volumen Druckluftbehälter 270 l
- Anschluss Druckluft G 3/4
- Kältemittel / Kältemittel-Füllmenge R-513A / 0,39 kg
- Treibhauspotenzial GWP / CO2-Äquivalent 631 / 0,25 t
- Umgebungstemperatur (max./min.) 45 °C / 3 °C
- Schalldruckpegel 66 dB(A)
- Abmessungen (B x T x H) 630 mm x 1220 mm x 1720 mm
- Masse 440 kg
Technische Änderungen vorbehalten.
mögliche Optionen
- Anbindung an Leittechnik nicht vorgesehen
- ausgestattet mit Wärmerückgewinnung Nein
- Filter Nein
- Verschraubbare Maschinenfüsse Nein
- Teillast-Regelung Nein
- Kühlölsorte Kompressor SIGMA FLUID MOL
Projektierungshinweis:
Beachten Sie bitte, dass für Ihre Projektierung weitere Druckluftaufbereitungskomponenten erforderlich sein können. Die Druckluft enthält immer eine bestimmte Menge an Feststoffen/Staub, Feuchtigkeit und einen Restölgehalt (Kohlenwasserstoffe in Aerosol/Dampfform). Je nach Anwendung ist ein gewisser Aufbereitungsgrad erforderlich (siehe ISO 8573). Gerne beraten wir Sie hierbei.
Typ: AIRCENTER SM 16 Entscheidende Produktvorteile AIRCENTER
KAESER-Kompressorblock mit Energie sparendem SIGMA PROFIL
Jeder KAESER-Schraubenkompressorblock verfügt über Rotoren mit dem Energie sparenden SIGMA PROFIL. Sorgfältige Fertigung und justierte Präzisionswälzlager gewährleisten lange Lebensdauer und hohe Zuverlässigkeit. Einstufige Verdichtung mit Kühlfluideinspritzung zur optimalen Kühlung, Schmierung und Abdichtung der Rotoren.
Kühlsystem mit zweiflutigem Lüfter
Das Kühlsystem arbeitet mit einem neuartigen zweiflutigem Lüfter (zum Patent angemeldet). Seine Formgestaltung sorgt für hohe Wirksamkeit und verringert die Geräuschentwicklung. Die separate Führung der zu verdichtenden Luft sowie der eintretenden Kühlluft für Luft/-Fluidkühler und Motor bringt Reserven auch bei hohen Umgebungstemperaturen bis 45 °C. Das Ansaugen der Motorkühlluft und der zu verdichtenden Luft direkt aus der Umgebung sichert hochwirksame Motorkühlung und steigert die Effizienz der Verdichtung. Die mit niedrigen Strömungsgeschwindigkeiten arbeitende Kühlluftführung minimiert die Geräuschentwicklung.
Energiesparend
Über 70 Prozent der Druckluftkosten sind Energiekosten. Selbst bei kleinen Anlagen schlägt das spürbar zu Buche. Deshalb achtet KAESER bei seinen Kompressoren auf höchstmögliche Energieeffizienz nach dem neuesten Stand der Technik. Im Rahmen eines entsprechend geplanten Gesamtsystems bilden sie die Grundlage für eine ebenso zuverlässige wie kostengünstige Druckluftversorgung.
Wartungsfreundlich
Alle Wartungsarbeiten lassen sich von einer Seite aus durchführen. Die linke Gehäusehaube ist dazu abnehmbar, alle Wartungsstellen sind gut zu erreichen. Bereits ohne Öffnen der Haube kann der Fluidstand durch das Sichtfenster geprüft werden. Sie verfügen zusätzlich über eine Bedienungsöffnung für den Testtaster am elektronischen Kondensatableiter des Kältetrockners.
Typ: AIRCENTER SM 16 Entscheidende Produktvorteile AIRCENTER
Energiesparregelung des Anbautrockners
Um in den Stillstandsphasen des Kompressors den unnötigen Energieverbrauch des Kältetrockners zu verringern, kommt eine Energiesparregelung für den Anbautrockner zum Einsatz, die den Kältetrockner getaktet abschaltet.
Elektronisch niveaugesteuerter Kondensatableiter ECO-DRAIN
Der Kältetrockner selbst ist mit einem Kondensatableiter ECO-DRAIN ausgerüstet, der Druckluftverluste durch Kondensatableitung ausschließt. Ist der Sammelbehälter des Ableiters gefüllt, wird über einen Niveau-Sensor ein Membranventil geöffnet, und das Kondensat läuft ab. Die Elektronik sorgt für das Einhalten der maximal erforderlichen Ventilöffnungszeit, die notwendig ist, um das abgeschiedene Kondensat vollständig abzuleiten und dennoch keine Druckluftverluste entstehen zu lassen. Funktionsüberwachung durch SIGMA CONTROL 2.
Platzsparende Modulbauweise
Der Kältetrockner ist in ein separates Gehäuse eingebaut. Das schützt ihn vor der Abstrahlwärme des Kompressors und erhöht seine Betriebssicherheit. Alle Komponenten sind gut zugänglich. Das erleichtert und beschleunigt alle Wartungsarbeiten.
Hochwertiger Wärmetauscher
Das großzügig dimensionierte und verschmutzungssichere Wärmetauscher-System ist mit einem energiesparendem Luft-Luft-Wärmetauscher und Luft-Kältemittel-Wärmetauscher ausgestattet. Der integrierte, speziell angepasste Kondensatabscheider gewährleistet optimales Abscheiden.
Typ: AIRCENTER SM 16 Kompressorsteuerung SIGMA CONTROL 2
Die Kommandozentrale
Die nach Industriestandard gefertigte Bedieneinheit ist mit einem übersichtlichen Display und robusten Tasten ausgestattet. Alle relevanten Informationen sind auf einen Blick erkennbar. Die klare Menü-Struktur in Verbindung mit 30 auswählbaren Sprachen unterstreicht die einfache Bedienung.
Sicherheit mit RFID
SIGMA CONTROL 2 bietet hohe Sicherheit dank der integrierten RFID-Funktionalität (Radio Frequency Identification, Identifikation der Funkwellen). Sie dient dem sicheren Einloggen von Anwender und/oder KAESER-Servicetechniker und bietet im Sinne der Betreiberhaftung die Gewähr, dass kein Unbefugter die Anlage bedient oder ihre Einstellungen manipuliert.
Kommunikation
SIGMA CONTROL 2 kommuniziert intern mit dem Kompressor über Eingänge und Ausgänge. Durch die serienmäßige Ethernet-Schnittstelle ist die Einbindung in das SIGMA NETWORK möglich. Der Anschluss an ein Netzwerk ermöglicht eine Fernüberwachung. Durch den eingebauten Webserver kann so das Bedienfeld, die Menüstruktur, Betriebsparameter und die Meldehistorie dargestellt werden.
Aktualisieren und speichern
Über den SD-Kartenschacht lassen sich Software-Updates und Betriebsparameter schnell und einfach aufspielen bzw. übertragen. Das spart Servicekosten. Darüber hinaus lässt sich die SD-Karte zum (Langzeit-) Speichern wichtiger Betriebsdaten nutzen.
Option "Anbindung an Leittechnik vorbereitet"
Optionale (steckbare) Bus-Kommunikationsmodule (Profibus DP, Modbus-TCP, Profinet, Devicenet) ermöglichen die externe Kommunikation mit Haus- und Leittechniksystemen zur Fernsteuerung und Fernüberwachung des Kompressors. Über die Bedieneinheit zuordenbare digitale und analoge Eingänge sowie digitale Ausgänge ermöglichen die Einbindung von externen Sensoren und Aktoren.
Typ: AIRCENTER SM 16 Ausstattung SIGMA CONTROL 2
Steuerungssysteme
- Modular aufgebautes System mit Bedieneinheit und integrierten Ein- und Ausgängen, Netzteil und Webserver; konzipiert für den Einsatz in KAESER-Schraubenkompressoren Serien SX - ASK.
- Leuchtdioden (LED) in Ampelfarben zur Anzeige des Betriebszustandes
- vollautomatische Überwachung und Regelung; Dual-, Quadro- und Varioregelung.
- Schaltuhr für Kompressorfunktionen (Ein, Aus) oder externe Ausgänge
- Grundlastwechselfunktion bei Betrieb von zwei Kompressoren
- Webserver und Betriebsdaten-Fernanzeige; Klartextdisplay, 30 Sprachen wählbar
Hardware
- Leistungsfähige Prozessorhardware; alle Bauteile und Komponenten ausgelegt für Industriebedingungen
- Grafikdisplay, LED-Anzeigen und erhabene Folientasten; batteriegepufferte Echtzeituhr,
- Präziser elektronischer Druckmessumformer
Schaltschrank
- Staub und spritzwassergeschützt, IP 54
- Eingangs-/Ausgangs-Module mit verwechslungssicher kodierten Buchsen für die Signalgeber-Anschlusskabel ¹)
- Klemmleiste für zusätzliche potentialfreie Kontakte ¹)
Schnittstellen
- SD-Kartenschacht für Updates
- Adapter für Kommunikationsmodule ¹)
- USS-Bus für Frequenzumrichter, RFID-Lesegerät (Radio Frequency Identification), Ethernet
Zulassungen und Zertifizierungen
- CE, cUlus, EMV; Schiffszertifizierungen GL, ABS, LRS, DNV (nur bei gewählter Option "Anbindung an Leittechnik vorbereitet" verfügbar)
Hinweis zu ¹): nur bei gewählter Option "Anbindung an Leittechnik vorbereitet" verfügbar
