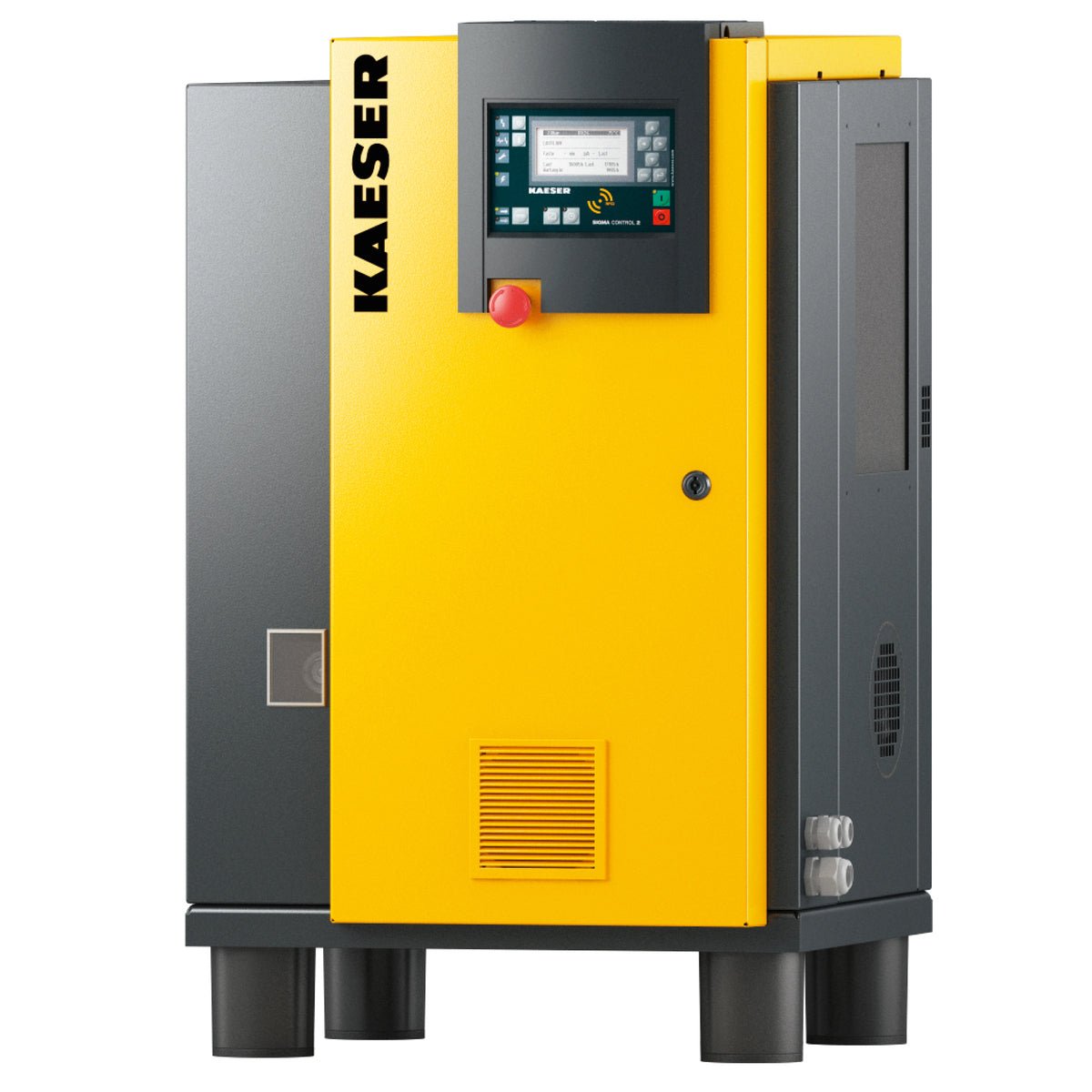

KAESER-Schraubenkompressor Typ: SX 3 (lgk.)ausgestattet mit dem Steuerungssystem SIGMA CONTROL
Der Schraubenkompressor SX 3 setzt Ihre Anforderungen konsequent in die betriebliche Praxis um: er geht sparsam mit Energie um, ist leise, wartungsarm und zuverlässig. Dazu tragen zahlreiche innovative Lösungen etwa in den Bereichen Kompressoraggregat mit hocheffizientem SIGMA PROFIL, Kühlung und Lüftung, Industrie-PC-Steuerung oder IE3 Premium Efficiency Motor bei. Alle KAESER Schraubenkompressoren werden einem umfassenden Testlauf unterzogen, bevor sie unser Werk verlassen.
Technische Daten (Leistungsparameter bei 8,0 bar Betriebsüberdruck, bezogen auf die Gesamtanlage, inkl. Lüfter. Nach ISO 1217:2009 Annex C.)
- Volumenstrom bei 8,0 bar (ü) 0,34 m³/min
- Elektr. Leistungsaufnahme der Gesamtanlage bei 8,0 bar (ü) 2,8 kW
- Max. Überdruck 8,00 bar
- Wirkungsgrad Antriebsmotor Volllast 85,9 %
- Effizienzklasse Antriebsmotor IE3
- Nennleistung Antriebsmotor 2,2 kW
- Drehzahl Antriebsmotor 2910 1/min
- Schutzart Antriebsmotor IP 54
- Zulässige Spannungstoleranz oben/unten 10 %/-10 %
- Elektrisches Netz, landkonform Ja
- Elektrische Versorgung 400V / 3 / 50Hz
- Druckluftaustrittstemp. über Umgebungstemperatur (+20°C, 30% rel. Feuchte) 6 K
- Schalldruckpegel 59 dB(A)
- Max. nutzbare Warmluftmenge 1000 m³/h
- Anschluss Druckluft G 3/4
- Füllmenge Kühlöl 2,8 l
- Kühlölsorte Kompressor SIGMA FLUID MOL
- Umgebungstemperatur (max./min.) 45 °C / 3 °C
- Abmessungen (B x T x H) 590 mm x 632 mm x 970 mm
- Masse 140 kg
Technische Änderungen vorbehalten.
mögliche Optionen
- Anbindung an Leittechnik nicht vorgesehen
- Kühlölsorte Kompressor SIGMA FLUID MOL
- Verschraubbare Maschinenfüsse Nein
- Teillast-Regelung Nein
Produktinformationen, Bilder und weitere Details finden Sie im Prospekt unter http://www.kaeser.de/produkte/schraubenkompressoren/schraubenkompressoren-mit-fluidkuehlung/mit-riemenantrieb/
Projektierungshinweis:
Beachten Sie bitte, dass für Ihre Projektierung weitere Druckluftaufbereitungskomponenten erforderlich sein können. Die Druckluft enthält immer eine bestimmte Menge an Feststoffen/Staub, Feuchtigkeit und einen Restölgehalt (Kohlenwasserstoffe in Aerosol-/Dampfform). Je nach Anwendung ist ein gewisser Aufbereitungsgrad erforderlich (siehe ISO 8573). Gerne beraten wir Sie hierbei.
Typ: SX 3 Entscheidende Produktvorteile des KAESER Schraubenkompressors
KAESER-Kompressorblock mit Energie sparendem SIGMA PROFIL
Jeder KAESER-Schraubenkompressorblock verfügt über Rotoren mit dem Energie sparenden SIGMA PROFIL. Sorgfältige Fertigung und justierte Präzisionswälzlager gewährleisten lange Lebensdauer und hohe Zuverlässigkeit. Einstufige Verdichtung mit Kühlfluideinspritzung zur optimalen Kühlung, Schmierung und Abdichtung der Rotoren.
Kühlsystem mit zweiflutigem Lüfter
Das Kühlsystem arbeitet mit einem neuartigen zweiflutigem Lüfter (zum Patent angemeldet). Seine Formgestaltung sorgt für hohe Wirksamkeit und verringert die Geräuschentwicklung. Die separate Führung der zu verdichtenden Luft sowie der eintretenden Kühlluft für Luft/-Fluidkühler und Motor bringt Reserven auch bei hohen Umgebungstemperaturen bis 45 °C. Das Ansaugen der Motorkühlluft und der zu verdichtenden Luft direkt aus der Umgebung sichert hochwirksame Motorkühlung und steigert die Effizienz der Verdichtung. Die mit niedrigen Strömungsgeschwindigkeiten arbeitende Kühlluftführung minimiert die Geräuschentwicklung.
Wartungsfreundlich
Durchdachte Details tragen zu einfacher und damit kostengünstiger Wartung bei. Dazu gehören unter anderem: der Luftfilter mit effizienter Wabenstruktur, der leicht zu wechselnde Ölfilter, die außenliegende Abscheidepatrone und der "Longlife"-Antriebsriemen.
Hervorragend zugänglich

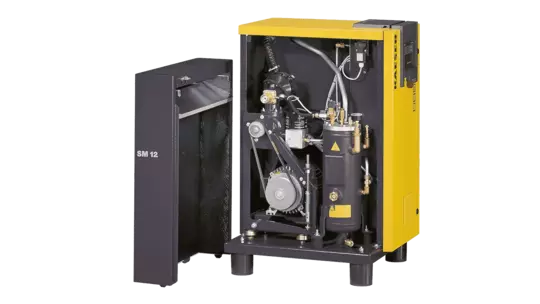

Alle Wartungsarbeiten lassen sich von einer Seite aus durchführen. Die linke Gehäusehaube ist dazu abnehmbar, alle Wartungsstellen sind gut zu erreichen. Bereits ohne Öffnen der Haube kann der Fluidstand durch das Sichtfenster geprüft werden. Sie verfügen zusätzlich über eine Bedienungsöffnung für den Testtaster am elektronischen Kondensatableiter des Kältetrockners.
Typ: SX 3 Kompressorsteuerung SIGMA CONTROL
Die Kommandozentrale
Die nach Industriestandard gefertigte Bedieneinheit ist mit einem übersichtlichen Display und robusten Tasten ausgestattet. Alle relevanten Informationen sind auf einen Blick erkennbar. Die klare Menü-Struktur in Verbindung mit 30 auswählbaren Sprachen unterstreicht die einfache Bedienung.
Sicherheit mit RFID
SIGMA CONTROL bietet hohe Sicherheit dank der integrierten RFID-Funktionalität (Radio Frequency Identification, Identifikation der Funkwellen). Sie dient dem sicheren Einloggen von Anwender und/oder KAESER-Servicetechniker und bietet im Sinne der Betreiberhaftung die Gewähr, dass kein Unbefugter die Anlage bedient oder ihre Einstellungen manipuliert.
Kommunikation
SIGMA CONTROL kommuniziert intern mit dem Kompressor über Eingänge und Ausgänge. Durch die serienmäßige Ethernet-Schnittstelle ist die Einbindung in das SIGMA NETWORK möglich. Der Anschluss an ein Netzwerk ermöglicht eine Fernüberwachung. Durch den eingebauten Webserver kann so das Bedienfeld, die Menüstruktur, Betriebsparameter und die Meldehistorie dargestellt werden.
Aktualisieren und speichern
Über den SD-Kartenschacht lassen sich Software-Updates und Betriebsparameter schnell und einfach aufspielen bzw. übertragen. Das spart Servicekosten. Darüber hinaus lässt sich die SD-Karte zum (Langzeit-) Speichern wichtiger Betriebsdaten nutzen.
Option "Anbindung an Leittechnik vorbereitet"
Optionale (steckbare) Bus-Kommunikationsmodule (Profibus DP, Modbus-TCP, Profinet, Devicenet) ermöglichen die externe Kommunikation mit Haus- und Leittechniksystemen zur Fernsteuerung und Fernüberwachung des Kompressors. Über die Bedieneinheit zuordenbare digitale und analoge Eingänge sowie digitale Ausgänge ermöglichen die Einbindung von externen Sensoren und Aktoren.
Typ: SX 3 Ausstattung SIGMA CONTROL
Steuerungssysteme
- Modular aufgebautes System mit Bedieneinheit und integrierten Ein- und Ausgängen, Netzteil und Webserver; konzipiert für den Einsatz in KAESER-Schraubenkompressoren Serien SX - ASK.
- Leuchtdioden (LED) in Ampelfarben zur Anzeige des Betriebszustandes
- vollautomatische Überwachung und Regelung; Dual-, Quadro- und Varioregelung.
- Schaltuhr für Kompressorfunktionen (Ein, Aus) oder externe Ausgänge
- Grundlastwechselfunktion bei Betrieb von zwei Kompressoren
- Webserver und Betriebsdaten-Fernanzeige; Klartextdisplay, 30 Sprachen wählbar
Hardware
- Leistungsfähige Prozessorhardware; alle Bauteile und Komponenten ausgelegt für Industriebedingungen
- Grafikdisplay, LED-Anzeigen und erhabene Folientasten; batteriegepufferte Echtzeituhr,
- Präziser elektronischer Druckmessumformer
Schaltschrank
- Staub und spritzwassergeschützt, IP 54
- Eingangs-/Ausgangs-Module mit verwechslungssicher kodierten Buchsen für die Signalgeber-Anschlusskabel ¹)
- Klemmleiste für zusätzliche potentialfreie Kontakte ¹)
Schnittstellen
- SD-Kartenschacht für Updates
- Adapter für Kommunikationsmodule ¹)
- USS-Bus für Frequenzumrichter, RFID-Lesegerät (Radio Frequency Identification), Ethernet
Zulassungen und Zertifizierungen
- CE, cUlus, EMV; Schiffszertifizierungen GL, ABS, LRS, DNV (nur bei gewählter Option "Anbindung an Leittechnik vorbereitet" verfügbar)
Hinweis zu ¹): nur bei gewählter Option "Anbindung an Leittechnik vorbereitet" verfügbar
