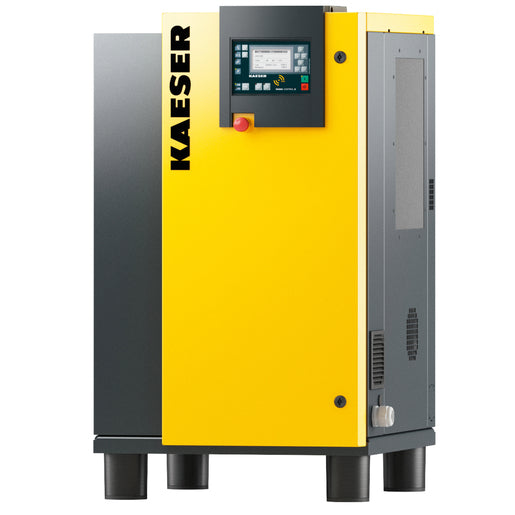

KAESER-Schraubenkompressor Typ: SM 13 (lgk.) mit dem weltweit anerkannten SIGMA PROFIL
Die SM 13 setzt Ihre Anforderungen konsequent in die betriebliche Praxis um: er geht sparsam mit Energie um, ist leise, wartungsarm und zuverlässig. Dazu tragen zahlreiche innovative Lösungen etwa in den Bereichen Kompressorblock mit hocheffizientem SIGMA PROFIL, Kühlung und Lüftung, Industrie-PC-Steuerung oder IE4 Premium Efficiency Motor bei. Alle KAESER Schraubenkompressoren werden einem umfassenden Testlauf unterzogen, bevor Sie unser Werk verlassen.
Technische Daten (Leistungsparameter bei 11,0 bar Betriebsüberdruck, bezogen auf die Gesamtanlage, inkl. Lüfter. Nach ISO 1217:2009 Annex C.)
- Volumenstrom bei 11,0 bar (ü) 1,09 m³/min
- Elektr. Leistungsaufnahme der Gesamtanlage bei 11,0 bar (ü) 9,3 kW
- Max. Überdruck 11,00 bar
- Wirkungsgrad Antriebsmotor Volllast 91,7 %
- Effizienzklasse Antriebsmotor IE4
- Nennleistung Antriebsmotor 7,5 kW
- Drehzahl Antriebsmotor 2955 1/min
- Schutzart Antriebsmotor IP 55
- Zulässige Spannungstoleranz oben/unten 10 %/-10 %
- Elektrisches Netz, landkonform Ja
- Elektrische Versorgung 400V / 3 / 50Hz
- Druckluftaustrittstemp. über Umgebungstemperatur (bei +20°C, 30% rel. Feuchte) 6 K
- Schalldruckpegel 65 dB(A)
- Max. nutzbare Warmluftmenge 2100 m³/h
- Anschluss Druckluft G 3/4
- Füllmenge Kühlöl 4,0 l
- Kühlölsorte Kompressor SIGMA FLUID MOL
- Umgebungstemperatur (max./min.) 45 °C / 3 °C
- Abmessungen (B x T x H) 630 mm x 790 mm x 1100 mm
- Masse 240 kg
Technische Änderungen vorbehalten.
mögliche Optionen
- Anbindung an Leittechnik nicht vorgesehen
- ausgestattet mit Wärmerückgewinnung Nein
- Verschraubbare Maschinenfüsse Nein
- Teillast-Regelung Nein
- Kühlölsorte Kompressor SIGMA FLUID MOL
Produktinformationen, Bilder und weitere Details finden Sie im Prospekt unter http://www.kaeser.de/produkte/schraubenkompressoren/schraubenkompressoren-mit-fluidkuehlung/mit-riemenantrieb/
Projektierungshinweis:
Beachten Sie bitte, dass für Ihre Projektierung weitere Druckluftaufbereitungskomponenten erforderlich sein können. Die Druckluft enthält immer eine bestimmte Menge an Feststoffen/Staub, Feuchtigkeit und einen Restölgehalt (Kohlenwasserstoffe in Aerosol-/Dampfform). Je nach Anwendung ist ein gewisser Aufbereitungsgrad erforderlich (siehe ISO 8573). Gerne beraten wir Sie hierbei.
Typ: SM 13 Entscheidende Produktvorteile des KAESER Schraubenkompressors
KAESER-Kompressorblock mit Energie sparendem SIGMA PROFIL
Jeder KAESER-Schraubenkompressorblock verfügt über Rotoren mit dem Energie sparenden SIGMA PROFIL, das strömungstechnisch stetig weiter optimiert wird. Dies trägt maßgeblich dazu bei, dass die Gesamtanlagen in puncto spezifische Leistung Maßstäbe setzen. Sorgfältige Fertigung und justierte Präzisionswälzlager gewährleisten lange Lebensdauer und hohe Zuverlässigkeit. Einstufige Verdichtung mit Kühlfluideinspritzung zur optimalen Kühlung, Schmierung und Abdichtung der Rotoren garantieren lange Lebensdauer und ruhigen Lauf.
Durchdachter Aufbau
Die Schraubenkompressoren überzeugen durch ihren gut durchdachten, anwendergerechten Aufbau. Mit wenigen Handgriffen lässt sich die linke Gehäusehaube abnehmen und gibt den Blick frei auf die übersichtlich angeordneten Komponenten: Alle Wartungsstellen sind leicht zu erreichen. In geschlossenem Zustand sorgt das Gehäuse mit seiner schalldämmenden Verkleidung für ein angenehmes Betriebsgeräusch. Außerdem dient es mit drei Ansaugöffnungen der getrennten Luftzufuhr für die hochwirksame Kühlung der Anlage, des Antriebsmotors und des Schaltschranks. Dank ihrer Bauweise sind die Kompressoren echte Platzsparer.
Flexibler KAESER-Riemenantrieb
KAESER-Schraubenkompressoren mit Riemenantrieb überzeugen durch Wirtschaftlichkeit und Zuverlässigkeit. KAESER KOMPRESSOREN verwirklichte diese Antriebsart als einer der ersten Kompressorenhersteller überhaupt. Die automatische Nachspannvorrichtung hält den Übertragungswirkungsgrad des Riemenantriebs von KAESER-Schraubenkompressoren während der gesamten Nutzungsdauer auf konstant hohem Niveau. Das reduziert zugleich die Wartungskosten.
Typ: SM 13 Kompressorsteuerung SIGMA CONTROL 2
Die Kommandozentrale
Die nach Industriestandard gefertigte Bedieneinheit ist mit einem übersichtlichen Display und robusten Tasten ausgestattet. Alle relevanten Informationen sind auf einen Blick erkennbar. Die klare Menü-Struktur in Verbindung mit 30 auswählbaren Sprachen unterstreicht die einfache Bedienung.
Sicherheit mit RFID
SIGMA CONTROL 2 bietet hohe Sicherheit dank der integrierten RFID-Funktionalität (Radio Frequency Identification, Identifikation der Funkwellen). Sie dient dem sicheren Einloggen von Anwender und/oder KAESER-Servicetechniker und bietet im Sinne der Betreiberhaftung die Gewähr, dass kein Unbefugter die Anlage bedient oder ihre Einstellungen manipuliert.
Kommunikation
SIGMA CONTROL 2 kommuniziert intern mit dem Kompressor über Eingänge und Ausgänge. Durch die serienmäßige Ethernet-Schnittstelle ist die Einbindung in das SIGMA NETWORK möglich. Der Anschluss an ein Netzwerk ermöglicht eine Fernüberwachung. Durch den eingebauten Webserver kann so das Bedienfeld, die Menüstruktur, Betriebsparameter und die Meldehistorie dargestellt werden.
Aktualisieren und speichern
Über den SD-Kartenschacht lassen sich Software-Updates und Betriebsparameter schnell und einfach aufspielen bzw. übertragen. Das spart Servicekosten. Darüber hinaus lässt sich die SD-Karte zum (Langzeit-) Speichern wichtiger Betriebsdaten nutzen.
Option "Anbindung an Leittechnik vorbereitet"
Optionale (steckbare) Bus-Kommunikationsmodule (Profibus DP, Modbus-TCP, Profinet, Devicenet) ermöglichen die externe Kommunikation mit Haus- und Leittechniksystemen zur Fernsteuerung und Fernüberwachung des Kompressors. Über die Bedieneinheit zuordenbare digitale und analoge Eingänge sowie digitale Ausgänge ermöglichen die Einbindung von externen Sensoren und Aktoren.
Typ: SM 13 Ausstattung SIGMA CONTROL 2
Steuerungssysteme
- Modular aufgebautes System mit Bedieneinheit und integrierten Ein- und Ausgängen, Netzteil und Webserver; konzipiert für den Einsatz in KAESER-Schraubenkompressoren Serien SX - ASK.
- Leuchtdioden (LED) in Ampelfarben zur Anzeige des Betriebszustandes
- vollautomatische Überwachung und Regelung; Dual-, Quadro- und Varioregelung.
- Schaltuhr für Kompressorfunktionen (Ein, Aus) oder externe Ausgänge
- Grundlastwechselfunktion bei Betrieb von zwei Kompressoren
- Webserver und Betriebsdaten-Fernanzeige; Klartextdisplay, 30 Sprachen wählbar
Hardware
- Leistungsfähige Prozessorhardware; alle Bauteile und Komponenten ausgelegt für Industriebedingungen
- Grafikdisplay, LED-Anzeigen und erhabene Folientasten; batteriegepufferte Echtzeituhr,
- Präziser elektronischer Druckmessumformer
Schaltschrank
- Staub und spritzwassergeschützt, IP 54
- Eingangs-/Ausgangs-Module mit verwechslungssicher kodierten Buchsen für die Signalgeber-Anschlusskabel ¹)
- Klemmleiste für zusätzliche potentialfreie Kontakte ¹)
Schnittstellen
- SD-Kartenschacht für Updates
- Adapter für Kommunikationsmodule ¹)
- USS-Bus für Frequenzumrichter, RFID-Lesegerät (Radio Frequency Identification), Ethernet
Zulassungen und Zertifizierungen
- CE, cUlus, EMV; Schiffszertifizierungen GL, ABS, LRS, DNV (nur bei gewählter Option "Anbindung an Leittechnik vorbereitet" verfügbar)
Hinweis zu ¹): nur bei gewählter Option "Anbindung an Leittechnik vorbereitet" verfügbar
