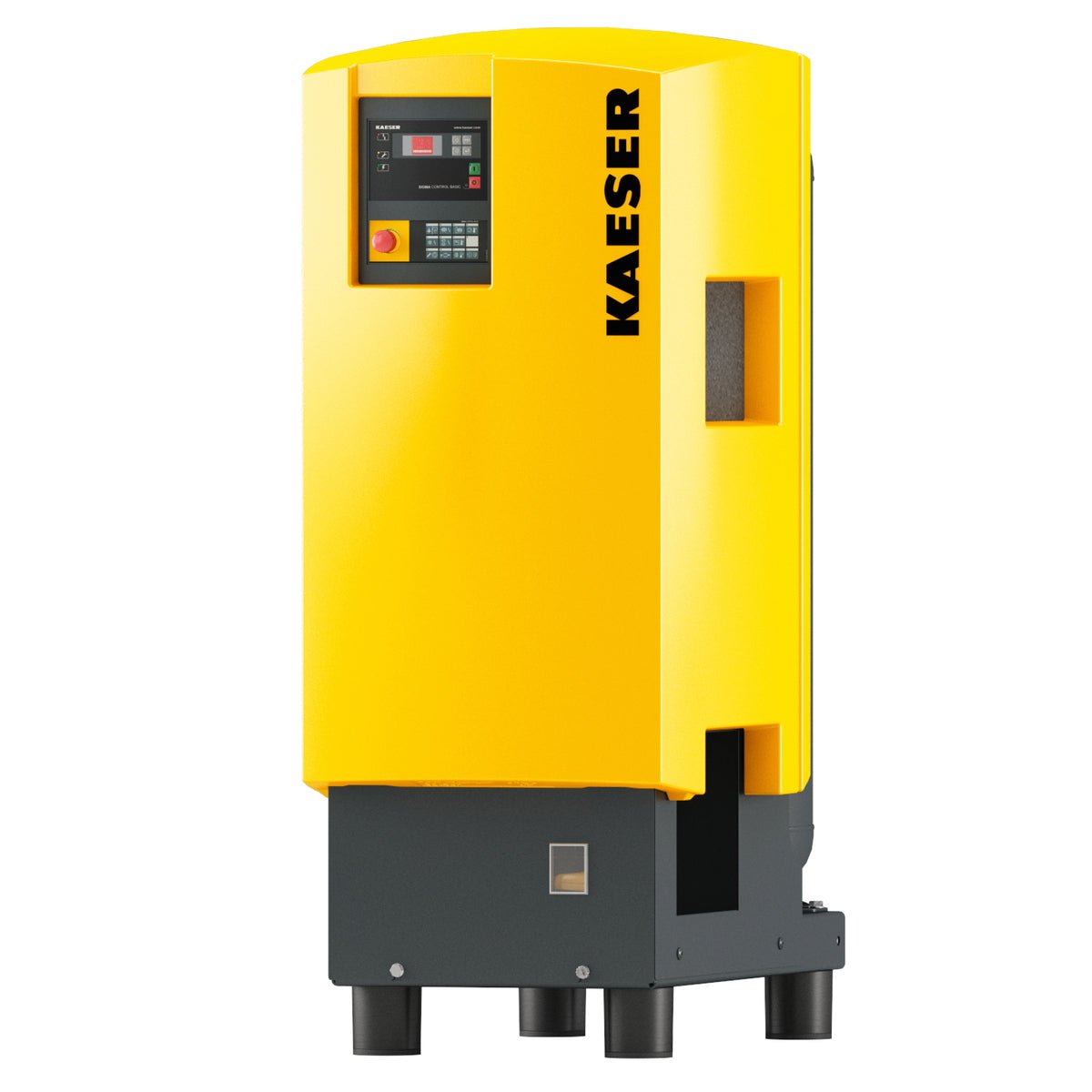

KAESER-Schraubenkompressor Typ: SXC 8 (lgk.) Komplettsystem SXC
Die SXC 8 ist eine komplette Druckluftstationen auf kleinstem Raum: "Anschließen und arbeiten" heißt die Devise. Schraubenkompressor, Kältetrockner und Druckluftbehälter bilden mit der modernen rotationsgesinterten doppelwandigen PE-Haube eine betriebsbereite Einheit. Energieeffizienz, Wartungsfreundlichkeit, Langlebigkeit und optimale Abstimmung aller Bauteile aufeinander garantieren jahrelangen zuverlässigen und wirtschaftlichen Einsatz. Der SXC ist die ideale Lösung für Handwerksunternehmen, die eine kompakte Druckluftstation suchen.
Technische Daten (Leistungsparameter bei 15,0 bar Betriebsüberdruck, bezogen auf die Gesamtanlage, inkl. Lüfter. Nach ISO 1217:2009 Annex C.)
- Volumenstrom bei 15,0 bar (ü) 0,53 m³/min
- Elektr. Leistungsaufnahme der Gesamtanlage bei 15,0 bar (ü) 6,1 kW
- Max. Überdruck 15,00 bar
- Wirkungsgrad Antriebsmotor Volllast 89,2 %
- Effizienzklasse Antriebsmotor IE3
- Nennleistung Antriebsmotor 5,5 kW
- Drehzahl Antriebsmotor 2930 1/min
- Schutzart Antriebsmotor IP 54
- Elektrische Versorgung 400V / 3 / 50Hz
- Schalldruckpegel 69 dB(A)
- Druckverlust Kältetrockner 0,07 bar
- Drucktaupunkt bei Umgebungstemperatur +20°C, rel. Feuchte 30% 6 °C
- Kältemittel R-513A
- Kältemittel-Füllmenge 0,17 kg
- Treibhauspotenzial GWP 631
- CO2-Äquivalent 0,11 t
- Volumen Druckluftbehälter 215 l
- Anschluss Druckluft G 3/4
- Füllmenge Kühlöl 2,8 l
- Kühlölsorte Kompressor SIGMA FLUID MOL
- Abmessungen (B x T x H) 620 mm x 980 mm x 1480 mm
- Masse 300 kg
Technische Änderungen vorbehalten.
Projektierungshinweis:
Beachten Sie bitte, dass für Ihre Projektierung weitere Druckluftaufbereitungskomponenten erforderlich sein können. Die Druckluft enthält immer eine bestimmte Menge an Feststoffen/Staub, Feuchtigkeit und einen Restölgehalt (Kohlenwasserstoffe in Aerosol-/Dampfform). Je nach Anwendung ist ein gewisser Aufbereitungsgrad erforderlich (siehe ISO 8573). Gerne beraten wir Sie hierbei.
Typ: SXC 8 Entscheidende Produktvorteile des KAESER Schraubenkompressors
KAESER-Kompressorblock mit Energie sparendem SIGMA PROFIL
Jeder KAESER-Schraubenkompressorblock verfügt über Rotoren mit dem Energie sparenden SIGMA PROFIL. Sorgfältige Fertigung und justierte Präzisionswälzlager gewährleisten lange Lebensdauer und hohe Zuverlässigkeit. Einstufige Verdichtung mit Kühlfluideinspritzung zur optimalen Kühlung, Schmierung und Abdichtung der Rotoren.
Effiziente Kühlung
Innovative Kühl-Lösungen sind ein weiteres Kennzeichen von KAESER-Kompressoren. Die SXC-Anlagen machen da keine Ausnahme, es sind drei Lüfter für optimale Kühlung installiert. Ein Lüfter (mit separatem Antriebsmotor) kühlt das Fluid des Schraubenkompressors. Er wird temperaturabhängig durch SIGMA CONTROL 2 zu- und abgeschaltet. Der zweite Lüfter ist auf dem Hauptantriebsmotor montiert und stellt die Kühlung des Antriebsmotors sicher. Der dritte Lüfter kühlt den Verflüssiger des Kältetrockners. Mit diesem Kühlungskonzept wird eine zuverlässige Kühlung der SXC-Anlagen erreicht.
Wartungsfreundlich
Nach dem einfachen Abheben der leichten Gehäusehaube sind alle Wartungsstellen gut erreichbar. Der elektronische Kondensatableiter kann durch ein Gitter geprüft werden. Die SXC-Anlage ist extrem wartungsfreundlich aufgebaut.
Einfachste Installation
SXC-Anlagen benötigen so gut wie keinen Installationsaufwand: Lediglich die Stromanschlüsse für Kompressor und Trockner sowie die Verbindung zur Kondensat-Aufbereitung müssen hergestellt werden. Und schon steht anwendungsgerecht aufbereitete Druckluft zur Verfügung.
Typ: SXC 8 Entscheidende Produktvorteile der all-in-one Komplettlösung
...mit energiesparendem Schraubenkompressor
Energiesparen macht sich auch bei kleineren Schraubenkompressoren bezahlt: z. B. bedeuten 20 % geringerer Energieverbrauch bei einer 5,5 kW-Anlage und einer Laufzeit von 1000 h eine Ersparnis von 1100 kWh und 0,66 Tonnen weniger CO2-Emission pro Jahr.
...mit Kältetrockner
Der Kältetrockner ist thermisch isoliert unterhalb des Schraubenkompressors angeordnet. Herzstück ist ein Edelstahlplattenwärmetauscher mit integriertem Kondensatabscheider. Das Kondensat wird zuverlässig über einen elektronischen Kondensatableiter ECO DRAIN abgeleitet. Somit ist eine zuverlässige Trocknung der Druckluft sichergestellt.
...mit Speicherbehälter
SXC-Anlagen sind mit einem innenbeschichteten Druckluftbehälter ausgestattet. Der Behälter übernimmt drei Funktionen: Druckluft abkühlen, Kondensat vorabscheiden und Druckluft speichern. Das entstehende Kondensat wird elektronisch gesteuert sicher und wirtschaftlich abgeleitet.
Typ: Steuerung SIGMA CONTROL 2 Entscheidende Produktvorteile
Steuerungssysteme
- Die nach Industriestandard gefertigte Bedieneinheit ist mit einem übersichtlichen Klartextdisplay mit 30 Sprachen und robusten Tasten ausgestattet. Das System mit integrierten Ein- und Ausgängen, sowie dem Netzteil beinhaltet auch einen Webserver zur Visualisierung aller wichtigen Betriebsdaten auf einem verbundenen PC;
- Leuchtdioden (LED) in Ampelfarben zur Anzeige des Betriebszustandes erleichtern die Überwachung.
- Schaltuhr für Kompressorfunktionen (Ein, Aus) oder externe Ausgänge erweitern die Möglichkeiten.
Hardware
- Leistungsfähige Prozessorhardware; alle Bauteile und Komponenten ausgelegt für Industriebedingungen
- Grafikdisplay, LED-Anzeigen und erhabene Folientasten; batteriegepufferte Echtzeituhr
- Präziser elektronischer Druckmessumformer
Schaltschrank
- Staub und spritzwassergeschützt, IP 54
Schnittstellen
- SD-Kartenschacht für Updates oder Speichern wichtiger Betriebsdaten
- RFID-Lesegerät (Radio Frequency Identification), Ethernet
Zulassungen und Zertifizierungen
- CE, cUlus, EMV;
