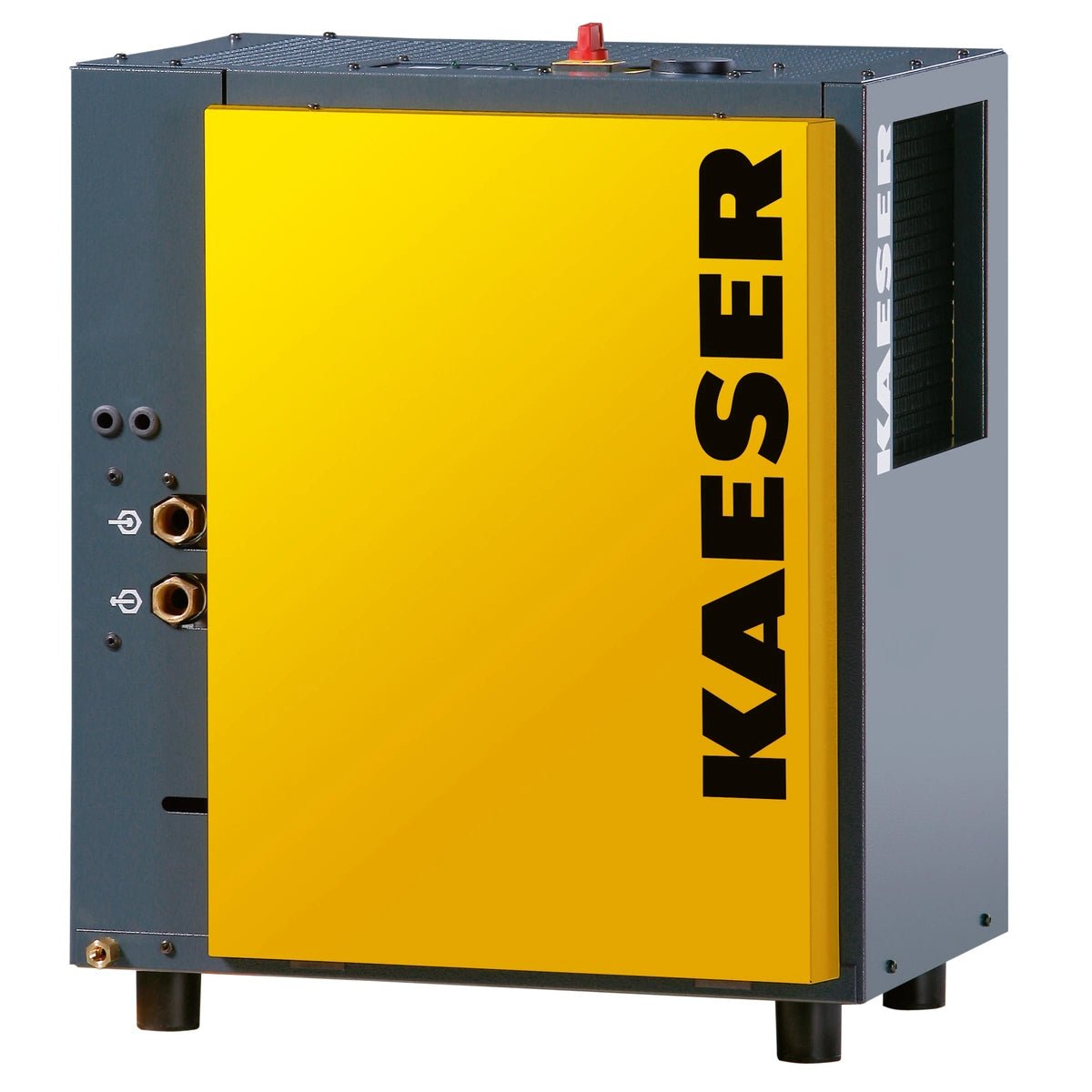

Energiespar-Kältetrockner SECOTEC Typ: TA 11
spart noch mehr Energie
Gegenüber einer herkömmlichen Regelung spart der SECOTEC-Kältetrockner während der Arbeitspausen, Zeiten geringer Auslastung sowie Stillstandszeiten durch den Aussetzbetrieb sehr viel Energie ein. Die Regelung arbeitet dabei ohne feste Nachlaufzeiten. Ständige Betriebsbereitschaft des Kältetrockners garantiert der integrierte Kältespeicher. Hinzu kommt der niedrige Differenzdruck der SECOTEC-Trockner. Dadurch kann der max. Überdruck des Kompressors niedriger ausgelegt und so zusätzlich Energie eingespart werden.
Technische Daten: (Daten bei Referenzbedingungen nach ISO 7183 Option A1: Umgebungstemperatur +25 °C, Kühlmedium-Eintrittstemperatur +25°C, Drucklufteintrittstemperatur +35 °C, Drucktaupunkt +3 °C, Betriebsüberdruck 7 bar; max. Höhe des Aufstellortes über NN 1000 m; bei anderen Betriebsbedingungen ändern sich die Leistungsdaten)
- Volumenstrom 1,25 m³/min
- Elektr. Leistungsaufnahme bei 100 % Volumenstrom 0,39 kW
- Elektr. Leistungsaufnahme bei 50 % Volumenstrom 0,20 kW
- Elektr. Leistungsaufnahme bei 10 % Volumenstrom 0,09 kW
- Drucktaupunkt Kältetrockner 3 °C
- Druckverlust Kältetrockner 0,17 bar
- Temperatur Umgebung 3 °C / 43 °C
- Elektronisch gesteuerter Kondensatableiter (ab TA 8) Standard
- (Typ: TA 5 = Kondensatableiter schwimmergesteuert)
- Anschluss Druckluft G 3/4
- Anschluss Kondensatablass G 1/4
- Kältemittel (fluoriertes Treibhausgas) R-513A
- Kältemittel-Füllmenge 0,37 kg
- Treibhauspotenzial GWP 631
- CO2-Äquivalent 0,23 t
- Hermetisch geschlossener Kältekreislauf Ja
- Elektrische Versorgung 230V / 1 / 50Hz
- Abmessungen (B x T x H) 630 mm x 484 mm x 779 mm
- Masse 85 kg
Technische Änderungen vorbehalten.
Optionen:
- Verschraubbare Maschinenfüße
- Ausführung Kondensatableiter mit pot. Kontakt Elektronisch
- (Option für Typ TA 5 nicht möglich)
- Potenzialfreie Kontakte Nein
Serienmäßige Ausstattung:
- Energiesparregelung "SECOTEC-Control" Standard
- Luft/Luft-Wärmetauscher (ab TA 8) Standard
- Elektrische Ausrüstung nach EN 60204-1 Standard
- Separater Kondensatabscheider Standard
Projektierungshinweis:
Beachten Sie bitte, dass für Ihre Projektierung weitere Druckluftaufbereitungskomponenten erforderlich sein können. Die Druckluft enthält immer eine bestimmte Menge an Feststoffen/Staub, Feuchtigkeit und einen Restölgehalt (Kohlenwasserstoffe in Aerosol-/Dampfform). Je nach Anwendung ist ein gewisser Aufbereitungsgrad erforderlich (siehe ISO 8573-1). Gerne beraten wir Sie hierbei.
Typ: Secotec-Kältetrockner Entscheidende Produktvorteile
Separater Kondensatabscheider
Für höchste Betriebssicherheit bürgt bei jedem SECOTEC Kältetrockner der separate Kondensatabscheider aus korrosionsfreiem Edelstahl (bei TA 5 ist der separate Kondensatabscheider aus Zink-Druckguss). Anders als viele herkömmliche Wärmetauscher-Abscheider-Systeme ist er optimal abgestimmt und trennt anfallendes Kondensat auch bei schwankendem Druckluftdurchsatz zuverlässig vom Luftstrom.
Niedriger Differenzdruck
SECOTEC-Trockner von KAESER Kompressoren arbeiten mit großen Strömungsquerschnitten und benötigen keinen Vorfilter. Ihr damit geringer Differenzdruck führt zu weniger Druckverlust, so dass sich der maximale Netzdruck niedrig halten lässt und die Servicekosten reduziert. Das zahlt sich aus: 1 bar weniger Höchstdruck bedeutet 10 % niedrigere Energiekosten (inkl. Leckageverluste).
Kondensatableiter ECO-DRAIN (ab TA 8 serienmäßig)
SECOTEC Kältetrockner sind serienmäßig mit einem ECO-DRAIN Kondensatableiter ausgestattet. Dieser zuverlässige elektronisch gesteuerte Ableiter arbeitet niveauabhängig. Im Gegensatz zu zeitgesteuerten Magnetventilen verursacht er keinerlei Druckluftverluste. So spart der ECO-DRAIN Ableiter weitere Energie und trägt ebenfalls zur Betriebssicherheit des Trockners bei.
SECOTEC-Control
Die SECOTEC-Control-Aussetzregelung schaltet den Kältemittelkompressor des Trockners nur ein, wenn erforderlich. Herzstück ist der Kältespeicher mit hoher spezifischer Wärmekapazität. Vom Kältekreislauf auf Abschalttemperatur heruntergekühlt, entzieht er der durchströmenden Druckluft Wärme. Ist die Einschalttemperatur wieder erreicht, läuft der Kältemittelkompressor an, um den Kältespeicher erneut abzukühlen. Anders als oft üblich, erlaubt es die hohe Kapazität des Kältespeichers den Drucktaupunkt auch dann lange stabil zu halten, wenn der Kältemittelkompressor sofort nach Erreichen der Abschalttemperatur abschaltet. Das macht SECOTEC Kältetrockner mit Aussetzregelungen in puncto Betriebssicherheit und Energieeffizienz weit überlegen.
