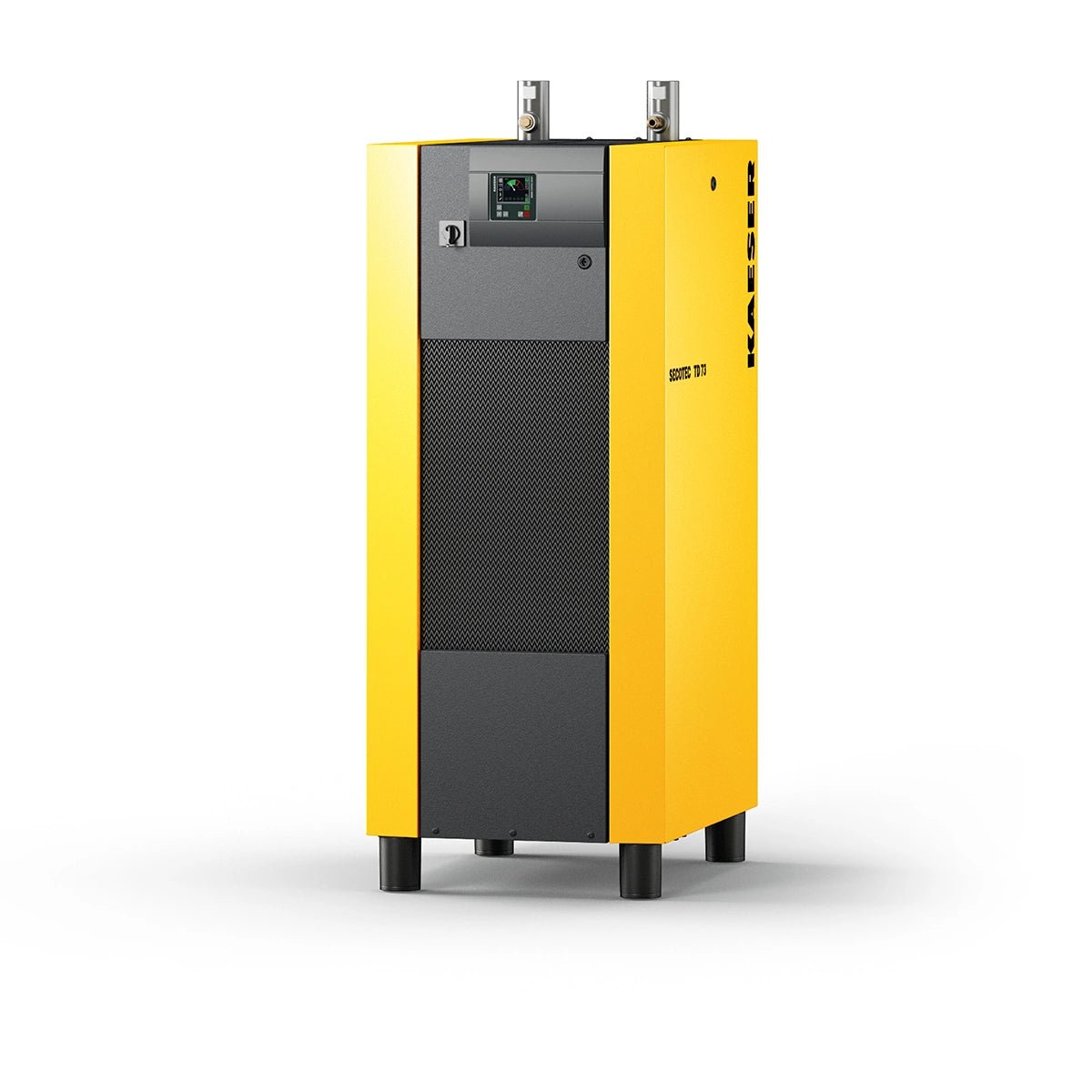

Energiespar-Kältetrockner SECOTEC
Typ: TD 94
Energiekosten senken mit SIGMA CONTROL SMART & SECOPACK LS
Gegenüber herkömmlichen Regelungen sparen SECOTEC-Kältetrockner während Arbeitspausen, Zeiten geringer Auslastung sowie Stillstandszeiten durch den Speicherbetrieb erhebliche Energiekosten ein. Kältekompressoren werden nicht im Leerlauf betrieben, sondern bedarfsabhängig abgeschaltet. Ständige Betriebsbereitschaft des Kältetrockners garantiert der integrierte Kältespeicher. Hinzu kommt der niedrige Differenzdruck der SECOTEC-Kältetrockner. Dadurch kann der Betriebsdruck des Kompressors niedriger ausgelegt und so zusätzlich Energie eingespart werden.
Technische Daten: (Daten bei Referenzbedingungen nach ISO 7183 Option A1: Umgebungstemperatur +25 °C, Kühlmedium-Eintrittstemperatur +25°C, Drucklufteintrittstemperatur +35 °C, Drucktaupunkt +3 °C, Betriebsüberdruck 7 bar; max. Höhe des Aufstellortes über NN 1000 m; bei anderen Betriebsbedingungen ändern sich die Leistungsdaten)
- Volumenstrom: 9,40 m³/min
- Elektr. Leistungsaufnahme bei 100 % Volumenstrom: 0,92 kW
- Elektr. Leistungsaufnahme bei 50 % Volumenstrom: 0,50 kW
- Elektr. Leistungsaufnahme bei 10 % Volumenstrom: 0,13 kW
- Energieeinsparpotenzial*: 89 %
- Drucktaupunkt Kältetrockner: 3 °C
- Druckverlust Kältetrockner: 0,11 bar
- Elektrische Versorgung: 230V / 1 / 50Hz
- Kältemittel (fluoriertes Treibhausgas): R-513A
- Kältemittel-Füllmenge: 0,88 kg
- Treibhauspotenzial GWP: 631
- CO2-Äquivalent: 0,56 t
- Hermetisch geschlossener Kältekreislauf: Nein
- Kühlluftmenge: 2080 m³/h
- Überdruck: 3,0 bar / 16,0 bar
- Temperatur Umgebung: 3 °C / 50 °C
- Anschluss Druckluft: G 2
- Anschluss Kondensatablass: G 1/4
- Abmessungen (B x T x H): 588 mm x 797 mm x 1515 mm
- Masse: 151 kg
Technische Änderungen vorbehalten.
*gegenüber einer Ausführung ohne Energiespar-Regelung bei gleicher Leistungsaufnahme, über 10 Jahre, 1000 Laststunden und 8760 Betriebsstunden pro Jahr, 0,20 €/kWh (Berechnung nach ISO 7183 A1)
Serienmäßige Ausstattung:
- Kommunikationsmodul Modbus TCP (SIGMA NETWORK): Option
- Phasenwechsel-Speichermedium (PCM): Standard
- Aluminium-Wärmetauschersystem SECOPACK LS: Standard
- Aluminium-Microchannelverflüssiger: Standard
- Druckluftverrohrung Aluminium: Standard
- Integrierter Luft/Luft-Wärmetauscher und Kondensatabscheider: Standard
- Elektronische Steuerung SIGMA CONTROL SMART: Standard
- Trendanzeige Drucktaupunkt: Standard
- Hauptschalter mit Netz-Trenneinrichtung: Standard
- Elektronisch gesteuerter Kondensatableiter mit pot. freiem Alarmkontakt: Standard
- Elektrische Ausrüstung nach EN 60204-1: Standard
- Potenzialfreie Kontakte: Standard
- -Betriebsmeldung "Kältemittel-Kompressor läuft"
- -Betriebsmeldung "Störung"
- -Warnmeldung "Wartung/Warnung"
- -Warnmeldung "Hoher Drucktaupunkt"
Typ: TD 94
Entscheidende Produktvorteile
Leistungsstarker Speicher mit niedrigem Druckverlust
Dank effizienter Speicherregelung sparen SECOTEC-Kältetrockner erhebliche Energiekosten bei gleichzeitig stabilem Drucktaupunkt ein. In der neuen Serie wird dazu das Wärmetauscher-System SECOPACK LS mit Latentwärme-Speicher eingesetzt. Er verfügt über eine deutlich höhere Speicherdichte und spart bei gleicher Kapazität bis zu 98 % des Speichermaterials herkömmlicher Wärmespeicher ein. Bei gleicher Speicherkapazität wird so eine deutlich kompaktere Bauform erzielt. Zudem besitzt das System einen sehr niedrigen Druckverlust. Sein großzügig dimensionierter Luft-/Luft-Wärmetauscher und Kondensatabscheider sowie der hochwertige Wärmeschutz tragen weiter zu einem effizienten Trocknungsbetrieb bei.
Zukunftssicher investieren
Mit dem klimafreundlichen Kältemittel R-513A bietet KAESER die derzeit beste Lösung für künftige Versorgungssicherheit. Damit wird hohen Instandsetzungskosten oder gar drohenden Stilllegungen effektiv vorgebeugt. Der Gebrauch von Treibhaushasen wird weltweit immer strenger reglementiert. Der Einsatz äußerst kompakter Wäremtauscher - wie SECOPACK LS und Microchannel-Verflüssiger - reduziert den Kältemittelbedarf erheblich. Das Treibhauspotenzial des Kältemittels R-513A ist im Vergleich zu den bislang in Kältetrocknern eingesetzten Stoffen erheblich geringer. R-513A ist gleichwertig zu R-134a. Es ist weder toxisch noch brennbar.
Umfangreiches Systemmonitoring
SECOTEC-Trockner sind mit der elektronischen Steuerung SIGMA CONTROL SMART ausgestattet. Dank großem Farbdisplay und sprachneutraler Menüführung ist sie sehr leicht zu bedienen. Eine Taupunkt-Trendanzeige, die markante Darstellung anstehender Meldungen sowie ein übersichtliches R&I-Schema mit eingeblendeten aktuellen Betriebsdaten bieten einen besonders schnellen Überblick. Ein Meldungsspeicher und potzenzialfreie Meldekontakte bieten effiziente Analyse- und Überwachungsmöglichkeiten. Über das Kommunikationsmodul Modbus TCP (Option) ist ein Anschluss an das KAESER SIGMA NETWORK oder an Leittechnik möglich.
